Materi 9

Difraksi Cahaya

Kamu telah tahu bahwa difraksi adalah peristiwa pelenturan muka gelombang ketika melewati celah sempit. Pola difraksi gelombang cahaya dapat diamati dengan eksperimen menggunakan difraksi celah tunggal dan kisi difraksi.

1. Difraksi celah tunggal

Setiap titik pada celah tunggal dapat dianggap sebagai sumber gelombang sekunder. Selisih antara kedua berkas yang terpisah sejauh d adalah d sin θ.

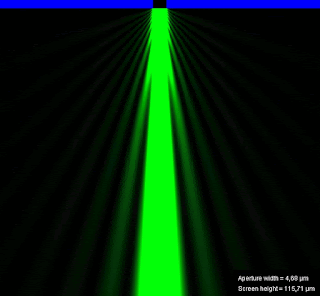

Gambar 6. Pola difraksi celah tunggal.

Analogi dengan pola interferensi celah ganda Young, pola terang difraksi celah tunggal diperoleh jika:

d sin θ = n λ, dengan n = 0, 1, 2, 3, …

dengan d adalah lebar celah.

Interferensi minimum (garis gelap) terjadi jika

d sin θ = (n – ½ )λ, dengan n = 1, 2, 3, …

 2. Difraksi pada kisi

Kisi difraksi terdiri atas banyak celah dengan lebar yang sama. Lebar tiap celah pada kisi difraksi disebut konstanta kisi dan dilambangkan dengan d. Jika dalam sebuah kisi sepanjang 1 cm terdapat N celah konstanta kisinya adalah:

Pola terang oleh kisi difraksi diperoleh jika:

d sin θ = n λ, dengan n =0, 1, 2, 3, …

dengan d adalah konstanta kisi dan θ adalah sudut difraksi.

Interferensi minimum (garis gelap) terjadi jika

d sin θ = (n – ½ )λ, dengan n =1, 2, 3, …

Gambar 7. Skema difraksi oleh kisi.

Dalam optika dikenal difraksi Fresnel dan difraksi Fraunhofer. Difraksi Fresnel terjadi jika gelombang cahaya melalui celah dan terdifraksi pada daerah yang relatif dekat, menyebabkan setiap pola difraksi yang teramati berbeda-beda bentuk dan ukurannnya, relatif terhadap jarak. Difraksi Fresnel juga disebut difraksi medan dekat.

Difraksi Fraunhofer terjadi jika gelombang medan melalui celah atau kisi, menyebabkan perubahan hanya pada ukuran pola yang teramati pada daerah yang jauh. Gelombang-gelombang cahaya yang keluar dari celah atau kisi pada difraksi Fraunhofer hampir sejajar. Difraksi fraunhofer juga disebut difraksi medan jauh.

Daya Urai Optik

Jika kita memiliki dua benda titik yang terpisah pada jarak tertentu, bayangan kedua benda bukanlah dua titik tetapi dua pola difraksi.  Jika jarak pisah kedua benda titik terlalu dekat maka pola difraksi kedua benda saling menindih.

Kriteria Rayleigh yang ditemukan Lord Rayleigh menyatakan bahwa dua benda titik yang dapat dibedakan oleh alat optik, jika pusat pola difraksi benda titik pertama berimpit dengan pita gelap  (minimum) ke satu pola difraksi benda kedua.

Ukuran sudut pemisah agar dua benda titik masih dapat dipisahkan secara tepat berdasarkan Kriteria Rayleigh disebut sudut resolusi minimum (θ_m)
